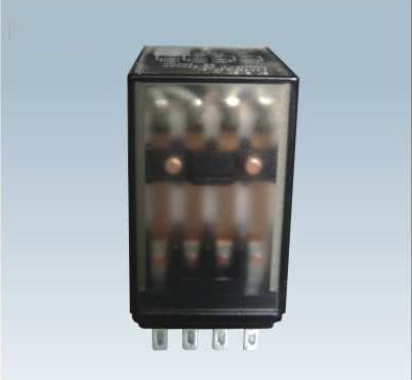

FCR4

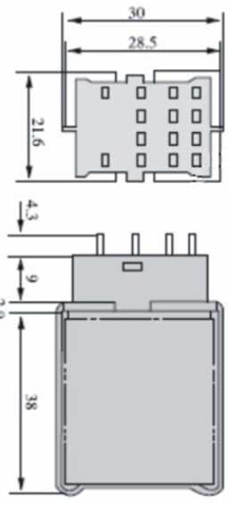

型號 外形尺寸、內部接線圖 產品型號及說明 備注



尺寸A: FCR4為36max


FCR4 (標準型)
FCR4F(DC帶浪涌抑制)
FCR4CR(AC帶浪涌抑制)
FCR4L(VK帶發光指示)
FCR4FL(V)
(DC帶浪涌抑制和發光指示)
FCR4CRL(V)
(AC帶浪涌抑制和發光指示)

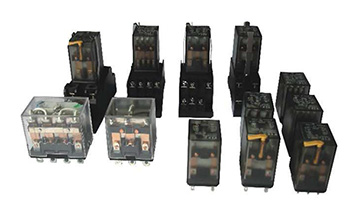

配套插座

FFS514(面板安裝型)
FFS514B(線路板焊接)
FFS514X1(普通型)
FFS514X1-E(手指保護型)
FFS514F(分離型)
FFS514H(混含型)


產品特點

品種豐富,全系列共有1600多種型號、規格。
線圈控制電壓DC6~120V,AC12V~240V(50/60Hz)。
應用范圍廣,觸點適用電流從微弱電流到電源電流。
可靠性高,壽命長。
透明防塵罩,可帶LED動作指示。
多種安裝方式,備有各種專用插座供選用。
帶手動按鈕,方便線路測試、維修。



型號說明

基本技術參數

項 目  HH52 HH53 HH54 HH61 HH62 HH63 HH64
觸點數量 2M 3組 4組 1組 2組 3組 4組
約定發熱電流 5A 15A 10A
額定絕緣電壓 250VAC, 125VDC
線固*工作電壓 110%Us
動作時間 ≤ 20ms
釋放時間 ≤ 20ms
觸點切換放時間 ≥0.15ms
觸點接觸電阻 ≤50mΩ
觸點*工作電壓 250V AC, 125V DC
工頻
耐壓
斷開觸點間 AC 1100V, 50Hz, 1min
觸點極間 AC2200V, 50Hz, 1min
觸點-線圈間 AC2200V, 50Hz, 1min
觸點/線圈-地間 AC 1800V, 50Hz, 1min
環境溫度 -10-+55℃
污染等級 III
絕緣電陌 ≥100MQ
操作頻率 ≤30次/分鐘
附振動 10-55Hz,復振幅 1.0mm,1min
附?jīng)_擊 200m/s2, 11ms
電氣溥命 2 x105 次
機械壽命 AC: 2x 107次 ;DC: 5x107
重量 約38g 約50g 約70g
線圈規格

額定

電壓

吸合

電壓

釋放

電壓

吸合后線圈電流

吸合后線圈功耗

HH52/HH53

HH54/HH61

/HH62

HH63

HH64

HH52/HH53

HH54/HH61

/HH62

HH63

HH64

DC 6V

≤4.8V

≥0.6V

≤200mA

≤275mA

≤290mA

≤1.2W

≤1.8W

≤1.8W

DC 12V

≤9.6V

≥1.2V

≤100mA

≤140mA

≤145mA

DC 24V

≤19.2V

≥2.4V

≤50mA

≤70mA

≤80mA

DC 48V

≤38.4V

≥4.8V

≤25mA

≤35mA

≤36mA

DC 110V

≤88V

≥11V

≤10.9mA

≤16mA

≤18mA

AC 12V

≤9.6V

≥1.8V

≤134mA

≤190mA

≤230mA

≤1.8VA

≤2.5VA

≤3VA

AC 24V

≤19.2V

≥3.6V

≤67mA

≤94mA

≤115mA

AC 48V

≤38.4V

≥7.2V

≤33.5mA

≤47mA

≤58mA

AC 110V

≤88V

≥16.5V

≤14.6mA

≤18.5mA

≤30mA

AC 220V

≤176V

≥33V

≤7.3mA

≤11.5mA

≤15mA

注:1.以上參數為常溫(25℃)時的參數。 2.交流規格為50Hz時的參數。 3.其他線圈電壓規格,須特殊訂貨。
觸點*容量

產品型號

阻性負載

感性負載(AC-15/DC-13)

HH52

HH53

DC110V,0.3A

DC110V,0.2A

DC30V,5A

DC30V,1A

AC240V,5A

AC240V,1A

HH54

DC110V,0.3A

DC110V,0.2A

DC30V,5A

DC30V,0.5A

AC240V,5A

AC240V,0.5A

HH61

DC110V,0.7A

DC110V,0.4A

DC30V,15A

DC30V,2A

AC240V,15A

AC240V,3A

HH62

HH63

HH64

DC110V,0.5A

DC110V,0.3A

DC30V,10A

DC30V,2A

AC240V,10A

AC240V,3A

HH系列插拔式安裝繼電器配套插座一面板安裝插座(接線為電線直接焊接)
配套插座型號 適用繼電
器型號

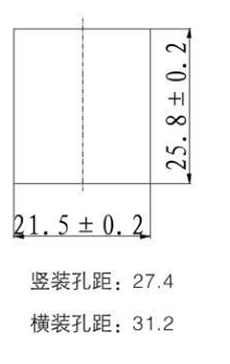

插座外形尺寸 插座安裝開孔尺寸

FFS58適用
FCR2
FCR2H

FFS511適用
FCR3
FCR3H

FFS514適用
FCR4
FCR4H

FFS614適用
FDR1
FDR2
FDR1H
FDR2H



FFS614B適用
FDR4

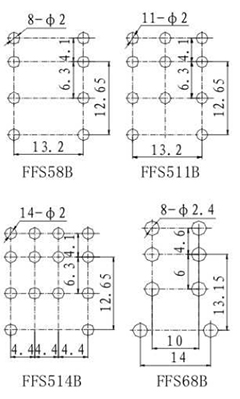

HH系列插拔式安裝繼電器配套插座一線路板焊接插座

配套插座型號 適用繼電
器型號

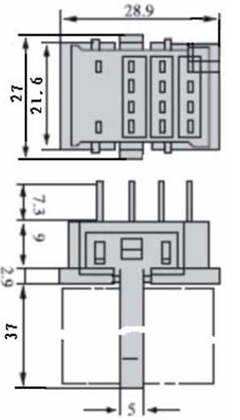

插座外形尺寸 插座安裝開孔尺寸

FFS58適用
FCR2
FCR2H

FFS511適用
FCR3
FCR3H

FFS514適用
FCR4
FCR4H

FFS614適用
FDR1
FDR2
FDR1H
FDR2H

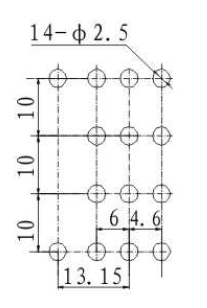

HH系列插拔式安裝繼電器配套插座一線路板焊接插座

配套插座型號 適用繼電
器型號
插座外形尺寸 插座安裝開孔尺寸
FFS614B適用
FDR4


HH系列插拔式安裝繼電器配套插座一導軌安裝插座

配套插
座型號

適用繼電
器型號
螺絲結構 適配
卡扣
適用接
線端子
適用導線 螺絲接
線扭矩(推薦)
備注
FFS58X1 FCR2 M3
SP螺絲組
PYC-A1 O型、U型、
管型

0.5~2.5mm2
AWG:
20~14#

0.5~0.6Nm 標準型
FCR2H PYC-A3
FFS58X1-E FCR2 PYC-A1 U型、管型 帶手指保護
FCR2H PYC-A3
FFS58-H FCR2/FCR2H M3
LUG螺絲組
自帶
塑料扣
O型、U型、
管型
混合接線
FFS58F 分離接線
FFS511X1 FCR3 M3
SP螺絲組
PYC-A1 O型、U型、
管型
標準型
FCR3H PYC-A2
FFS511X1-E FCR3 PYC-A1 U型、管型 帶手指保護
FCR3H PYC-A2
FFS514X1-E FCR4 PYC-A1 O型、U型、
管型
標準型
PYC-A2
PYC-A1 U型、管型 帶手指保護
FCR4H PYC-A2
FFS514H FCR4/FCR4H M3
LUG螺絲組
自帶
塑料扣
O型、U型、
管型
混合接線
FFS514F 分離接線
FFS68X1 FDR1/FDR2 M3.5
SP螺絲組
PYC-A1 O型、U型、
管型
0.8~1.0Nm 標準型
FDR1H/FDR2H PYC-A2
FFS68X1-E FDR1/FDR2 PYC-A1 U型、管型 帶手指保護
FDR1H/FDR2H PYC-A2
FFS611X1 FDR3 PYC-A1 O型、U型、
管型
標準型
FFS611X1-E U型、管型 帶手指保護
FFS614X1 FDR4 O型、U型、
管型
標準型
FFS614X1-E U型、管型 帶手指保護
HH系列插拔式安裝繼電器配套插座——導軌安裝插座
產品型號 外形及安裝尺寸 內部接線圖

FFS514H/FFS514X1-E


尺寸A:配PYC-A1為68max(適用于FCR4)
配PYC-A3為70.5max(適用于FCR4H)
